VBOX Displays

VBOX Displays dienen zur die Ausgabe von Echtzeit-Daten und der Systemkonfiguration. Die Verwendung eines VBOX Displays bringt den Vorteil, dass Testparameter schnell angepasst und Prüfergebnisse noch während des Testvorgangs verifiziert werden können.

Die Möglichkeit einen Testlauf frühzeitig abzubrechen, wenn die Bedingungen nicht stimmen, kann wertvolle Zeit auf dem Testgelände sparen. Unser Display-Angebot reicht von einem voll ausgestatteten Tablet-PC, über LCD-Multifunktionsdisplays zu Geschwindigkeits- und Rundenzeitanzeigen.

Drucken

VBOX LCD-Multifunktionsanzeige

Veröffentlicht in VBOX Displays

Übersicht

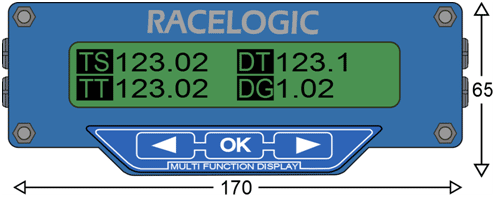

DSP03-Multifunction-display Die VBOX Multifunktionsanzeige (RLVBDSP03) wurde konzipiert, um eine größere Anzahl verschiedener Variablen und Leistungsergebnisse auf einer klaren hintergrundbeleuchteten LCD-Display zu zeigen.

Die Anzeige wird mit einem strapazierfähigen Gummisaugnapf geliefert, der über ein Standard-Stativgewinde in die Rückseite des Displays geschraubt wird.

Die VBOX-Multifunktionsanzeige ist ideal, wenn sie einen oder mehrere Parameter in Echtzeit im Fahrzeug überwachen müssen. Sie gestattet die simultane Anzeige von bis zu vier VBOX-Datenparametern.

Die Anzeige hat darüber hinaus einen Ziel-Bildschirm, der ein Balkendiagramm für alle Parameter im Vergleich zum konfigurierbaren Ziel anzeigen kann. Dies ist sehr hilfreich, wenn man während eines Bremsstopps einen gleichmäßigen Bremspedaldruck oder eine gleichmäßige Abbremsrate aufrechterhalten will.

Die Multifunktionsanzeige kann über die Tastatur unter dem Display selbst oder über die Windows VBOX Tools Software eingerichtet werden.

Ein- & Ausgänge

Ein- / Ausgänge

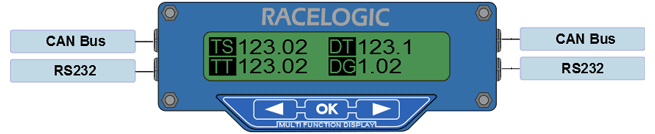

Multifunction display inputs outputs

CAN Bus
Für die Verbindung zum VBOX CAN-Bus und zur Stromversorgung (oben links oder rechts).
RS232
Die serielle Verbindung gestattet die Aktualisierung von Firmware über einen PC und die Verbindung mit einem Thermoprinter für sofortige Papierprotokolle der Testergebnisse. Sie ist auch eine Digitalausgabe, die entweder einen Impuls sendet oder ihren Status ändert, sobald ein Streckenabschnitt überschritten wird (unten links oder rechts).

Anzeigemodi

Die VBOX-Multifunktionsanzeige verfügt über fünf Hauptfenster-Modi innerhalb des Anzeigespeichers. Es gibt acht weitere Testfenster, die konfigurierbar sind. Die Testprofile eines jeden Fensters können konfiguriert und mit einem Namen versehen werden, um einfach und schnell Zugang auf die Ergebnisse eines typischen Leistungstests, wie z.B. 0-100km/h, 1/4Meile, etc. zu erhalten.

Die verschiedenen Fenster werden wie folgt angezeigt:

Multifunction-display-screen-modes

Die ersten zwei Anzeigen enthalten insgesamt 8 Parameter, die vom Benutzer ausgewählt werden können, während die dritte Anzeige die GPS-Position in Längengrad und Breitengrad angibt. Ein Zielfenster (Target Screen) bildet die vierte Anzeigenseite und zeigt an, wie weit das Fahrzeug von einem benutzerdefinierten Parameter entfernt ist.

Beim Ansehen der Daten auf dem Hauptfenster 1 oder 2 kann der Benutzer die Anzeige so konfigurieren, dass sie entweder vier oder zwei Parameter gleichzeitig zeigt.

Multifunction-display-screens-1-2

Werden vier Parameter gleichzeitig angezeigt, erscheint neben jedem Abschnitt der Daten ein zweistelliger Code. Im Menü finden Sie eine Liste aller vom Multifunktionsgerät verwendeten Parameter-Codes.

Parameter

Angezeigte Parameter

Die Multifunktionsanzeige kann vier verschiedene Parameter-Gruppen darstellen:

Allgemeine Parameter werden von einem Standard-RACELOGIC CAN-Ausgang aus der VBOX verwendet.
Bremsparameter werden gewöhnlich bei Bremstests verwendet. Die meisten von ihnen benötigen den Einsatz eines Bremstriggerschalters mit der VBOX.
Accel-Parameter werden bei Beschleunigungstests verwendet.
CAN-Parameter werden von externen Komponenten über CAN-Bus eingespielt, wie z.B. als Analogdaten, Thermoelement oder Fahrzeug-CAN-Daten.

Allgemeine Parameter

UTC (koordinierte Weltzeit) (H:M:S)
Satellitenanzahl (Sats)
Geschwindigkeit (Km/h oder Mph)
Fahrtrichtung (Grad)
Höhe (Meter oder Fuß)
Vertikale Geschwindigkeit (Km/h oder Mph)
Querbeschleunigung (G)
Max. Querbeschleunigung (G)
Längsbeschleunigung (G)
Durchschnittliche Geschwindigkeit (Km/h oder Mph)
Zurückgelegte Distanz (Meter oder Fuß)
Vertikalgeschwindigkeit 2 (M/sec oder Ft/sec)
Aktueller Dateiname (VBOXIII & VB3i)
Dateistatus (VBOXIII & VB3i)
IMU-INS Status (siehe Bedienungsanleitung)
Verwendeter Speicher (VBOXIII & VB3i)
Geschwindigkeitsqualität (VBOXIII & VB3i)

Bremsparameter

Triggergeschwindigkeit* (Km/h oder Mph)
Triggerweg* (Meter oder Fuß)
Triggerzeit* (Sekunden)
Spitzenwert der Abbremsung* (G)
Durchschnittliche Abbremsung* (G)
Durchschnittliche Abbremsung 2* (G)
MFDD* (%MFDD)
Korrigierte Distanzkorrektur* (Meter oder Fuß)
Bremszeit (Sekunden)
Bremsweg (Meter oder Fuß)

* Ein Bremstrigger muss vorhanden sein, um diese Parameter nutzen zu können.

Beschleunigungsparameter

Höchstgeschwindigkeit (Km/h oder Mph)
Beschleunigungszeit (Sekunden)
Beschleunigungsweg (Meter oder Fuß)
Beschleunigung bei Zielentfernung (Km/h oder Mph)
Zeit bis Zielentfernung (Sekunden)

CAN-Parameter

Die ersten 32 CAN-Kanäle, die derzeit von der VBOX protokolliert werden, sind wählbar. Damit die Multifunktionsanzeige alle verfügbaren CAN-Kanäle erkennen kann, muss sie an eine VBOX angeschlossen sein und das VBOX-Setup eingestellt werden.

Rundenzeiten-Parameter (alle 0,1s Auflösung)

Letzte Rundenzeit (Sekunden)
Beste Rundenzeit (Sekunden)
Aktuelle Zeit (Sekunden)
Die letzten 20 Rundenzeiten (Sekunden)
6 Zwischenzeiten (Sekunden)
Geschwindigkeit am Ende der Rundenzeit (km/h oder mph)
Geschwindigkeit während der Zwischenzeiten (km/h oder mph)

Drucken

VBOX Speed & Route Profiler

Veröffentlicht in VBOX Displays

Overview

VBOX-Speed-Profiler VBOX Speed & Route Profiler is a modified OLED display designed to display simple and accurate instructions to a test driver without the need for training or written instructions.

Common applications include fuel economy testing, durability testing, tyre testing, and real world verification.

In conjunction with a VBOX data logger such as VBOX Micro, VBOX IISX or VBOX 3i, the Speed & Route Profiler enables drivers to follow a set route and/or a set speed profile which conform to set speed requirements for accurate vehicle testing.

Features

Intuitive operation and easy to set up
Inverse screen colours or change font options for use in different light conditions
Intuitive three button operation
Ability to analyse in VBOX Tools software (included with VBOX)

Internal accelerometer: determines orientation and flips display and association of the buttons
Compact flash card data logging
Automotive testing standard fischer connectors

How does it work

VBOX Micro Speed Profiler The Speed & Route Profiler incorporates an OLED display with internal memory connected to a VBOX data logger, for example the VBOX Micro.

The display includes a buzzer and arrow indicators, to direct the driver. The system will alert the driver if they deviate from the specified route (but will not direct them back onto it). It will also warn if the driver deviates from the route’s speed profile.

To set up a route, the ‘master’ driver pushes a button on the display whenever they make a turn. In the Speed Profiler software, on a PC with internet, the master driver can then convert the input points (over a street map) into ‘right turn’, ‘2nd left at roundabout’ etc, and set the distance at which an arrow will appear on the display.

The resultant file is then uploaded onto the Speed Profiler display for the test driver(s). The display instructions help to ensure that no route errors are made whilst the VBOX Micro logs each run.

Specs

Specifications

OLED Display with aluminium housing (VBDSP04)

Internal Memory: 4MB
Max journey length: 8hrs
Unit Connection: 2 x Fischer 5w sockets
IP Rating: IP66 Rating
Operating Temp: -40 to +70°C
Power: 1.2W
Input Voltage: 6-30VDC
Dimensions: 115 x 50 x 20mm (excl. connectors)
Weight: 146g (exc. cable)

Compatibility

10Hz VBOX Micro, 20Hz VBOX IISX or 100Hz VBOX 3i

Outputs

CAN Pass-Through, either from VBOX modules or Vehicle CAN
Power: Digital outputs capable of supplying 500mA (reserved for future use)
Voltage: Digital output voltage is same as display input voltage

Download or print Datasheet here.

Drucken

VBOX OLED Display

Veröffentlicht in VBOX Displays

Übersicht

DSP04-OLED-display Die OLED-Anzeige ist der perfekte Partner für VBOX-Aufzeichnungsgeräte. Das Display kann selbst bei starker Helligkeit verwendet werden, bietet gestochen scharfe Grafiken und ist dabei einfach zu bedienen. Es zeigt eine große Auswahl an Parametern an, u.a. Geschwindigkeit, Höchstgeschwindigkeit, tatsächliche und prognostizierte Rundenzeiten.

Die OLED-Anzeige kann die Datenerfassung in Kombination mit einigen VBOX-Modellen starten und stoppen, sowie den Datenerfassungs-Status wiedergeben. Sie ist entweder in einem wasserdichten eloxierten blauen Aluminiumgehäuse oder einem spritzwasserdichten Plastik- und Aluminiumgehäuse erhältlich. Je nach verwendeter VBOX-Einheit, stehen verschiedene Verbindungsoptionen zur Verfügung (Fischer, Lemo, Mini Din, Hirose).

Anzeigemodi

Das OLED-Display verfügt über verschiedene Anzeigen-Mode, die mit den Auf- und Ab-Tasten abgerufen werden können. Die Daten des jeweiligen Anzeigenfensters werden ununterbrochen berechnet, selbst wenn sie aktuell nicht angezeigt werden.

OLED-display-modes

Die OLED-Anzeige kann die Farben der Fenster invertieren oder die Schriftart als kontrastreiche Kotur anzeigen, um sie an die Lichtverhältnisse anzupassen.

OLED-display-colours

Techn. Daten

Technische Daten

OLED Anzeige mit Aluminium-Gehäuse (VBDSP04)

Anschlusseinheit: 2 x Fischer-5w-Buchsen
Schutzrate: IP66
Betriebstemperatur: -40 bis +70°C
Strom: 1.2W
Eingangsspannung: 6-30VDC
Maße: 115 x 50 x 20mm (exkl. Stecker)
Gewicht: 146g (exkl. Kabel)

OLED Anzeige mit Plastik-Gehäuse (VBDSP05)

Anschlusseinheit: Festkabel (flying cable) (2m)
Schutzrate: IP64
Betriebstemperatur: -40 bis +70 °C
Strom: 1.2W
Eingangsspannung: 6-30VDC
Maße: 101 x 51.5 x 26.5mm (exkl. Kabel)
Gewicht: 147g (einschließlich beigefügtem Kabel)

Kabeloptionen

Fischer – Fischer lead (RLCAB077) for use with VBOX Micro and Performance Box Sport
Fischer – Lemo lead (RLCAB063) for use with all other VBOX products
Fischer – Mini Din (RLCAB092) for use with Video VBOX Lite
Fischer – Hirose (RLCAB092-H) for use with Video VBOX Waterproof

Kabeloptionen

Mini-Din 5w-Stecker für den Anschluss an Video VBOX Lite (VBDSP05-M)
Lemo-5w-Stecker für den Anschluss an Video VBOX Pro & VBOX Video HD2 (VBDSP05-L)
Hirose-5w-Stecker für den Anschluss an Video VBOX Waterproof (VBDSP05-H)
Fischer 5w-Stecker für den Anschluss an VBOX Micro und Performance Box Sport (VBDSP05-F)

Kompatibilität

VBOX 3i, Video VBOX, VBOX IISX (Einzel-, Dual- und Dreifachantenne), VBOX III, VBOX Micro, Performance Box Sport

Kompatibilität

Je nach integriertem Verbindungskabel

Ausgänge

CAN-Durchlauf, entweder von VBOX-Komponenten oder vom Fahrzeug-CAN
Strom: Digitale Ausgänge können 500mA liefern (für zukünftige Anwendungen reserviert)
Spannung: Digitale Ausgangsspannung ist dieselbe wie die Anzeigen-Eingangsspannung

Laden Sie das Datenblatt hier herunter.

Drucken

Microsoft Surface Accessories Kit

Veröffentlicht in VBOX Displays

The Microsoft Surface Pro in-car accessories kit consists of an adjustable spring loaded windscreen RAM Mount and data cables for connection to VBOX products, allowing for the real-time monitoring of application test data.

The accessories kit includes:

X-Grip III™ adjustable RAM Mount
RAM Twist lock suction mount
USB to Serial adapter cable
Lemo to RS232 serial data transfer cable
USB Type ‘A’ to Type ‘B’ 2m cable

The accessories kit can also be purchased with a Microsoft Surface Pro directly from RACELOGIC if required. To download the latest version of VBOX Test Suite analysis software for use with a Microsoft Surface Pro, please visit the Software page.

Drucken

VBOX-Manager

Veröffentlicht in VBOX Displays

Übersicht

VBOX-Manager2 Der VBOX-Manager ist ein vielseitig verwendbares Steuergerät für die Kontrolle der VBOX 3i Dualantenneneinstellung, ADAS-Funktionen und IMU-Integration.

Der VBOX-Manager kann auch als graphisches Kontrollgerät für die Datenaufzeichnung der VBOX 3i, VBOX III und VBOX IISX verwendet werden.

Der VBOX-Manager ist in einem kompakten Gehäuse untergebracht und mit einer klaren graphischen LCD-Anzeige sowie einer drehbaren Drucktastensteuerung ausgestattet.

Leistungsmerkmale

Steuert die Funktionen der VBOX 3i Dualantenne
Steuert die ADAS-Funktionalität (nur für VB3iSL, VBOXIII und VB3i)
Ermöglicht IMU-Integration und die Einstellung von Antennenabständen und Gyrokallibrierung
Steuert Start und Ende der Datenerfassung
Löscht unerwünschte Dateien von der CF-Karte

Erstellt VBOX-Dateien mit aussagekräftigen Dateinamen – in einer logischen Verzeichnisstruktur
Bietet volle Kontrolle über die VBOX-Einstellungen, Log-Rate, Log-Modus, DGPS-Modus, etc.
Zeigt Geschwindigkeitsgraph an
Korrektes Formattieren von CF-Karten unter Nutzung der VBOX III/ VBOX 3i

Anschluss

Der VBOX-Manager nutzt die CAN-Bus-Verbindung, um mit der VBOX zu kommunizieren. Normalerweise wird die Verbindung zwischen einem der beiden LEMO-Stecker des VBOX-Managers und dem CAN-Stecker der VBOX hergestellt.

Der mit “CAN” gekennzeichnete VBOX-Stecker ist der vorgegebene Bus für die Racelogic-Modul-Kommunikation. Sollte die VBOX-Manager-Anzeige „KEIN CAN“ (NO CAN) anzeigen, prüfen Sie die VBOX-CAN-Einstellung, um auszuschließen, dass die VBOX für die Verwendung des RS232-Steckers konfiguriert wurde.

VBOX-Manager-Connection
