Übersicht
Das VBOX Mikro-Eingangsmodul (RLVBMICIN01) ist ein kleines und äußerst kostengünstiges Modul, das sich eignet, wenn ein Minimum an zusätzlichen Signalen aufgezeichnet werden muss. Es verfügt über einen (digitalen) RPM-Eingang und vier analoge Eingänge.
Zum Betrieb von Sensoren, die nicht bereits vom Fahrzeugnetz gespeist werden, steht ein 5V-Ausgang zur Verfügung. Der analoge Messbereich reicht von 0V bis 14V.
Die Ausgabe erfolgt entweder im CAN- oder im RS232-Format, je nach dem, mit welchem Gerät das Modul zum Einsatz gebracht wird.
Das Mikro-Eingangsmodul ist zu allen VBOX-Datenloggern außer VBOX Sport kompatibel. Mit jedem Mikro-Eingangsmodul wird ein Kabel mitgeliefert, das für den Einsatz zusammen mit bestimmten anderen Produkten geeignet ist.
Merkmale
Leistungsmerkmale
- Vier Analogeingänge
- RS232- oder CAN-BUS-Ausgang
- Äußerst kostengünstig
|
- Kompatibel zu fast allen Racelogic-Datenloggern
- Klein und robust
|

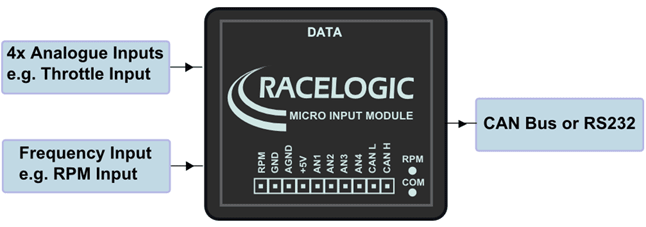

Eingänge/Ausgänge
Eingänge/Outputs

Inputs
- Analogeingänge (AN1 – AN4)
Das Modul enthält 4 Analogeingänge, die Messungen im Bereich von 0 – 14,5 V vornehmen können.
- Digitaleingang (RPM)
Der RPM-Eingang wird an die Niederspannungsseite einer Zündspule angeschlossen und erlaubt den Anwendern so, die RPM-Frequenz (Drehzahl) zu messen. Der Eingang kann Spannungsspitzen von mehr als +/- 200V sowie eine maximale Impuls-/Spitzenfrequenz von 666 Hz verarbeiten. Der RPM-Eingang stellt einen digitalen Frequenzeingang dar und kann außerdem solche Digitalsignale wie 5-V-TTL- und digitale Impulssignale mit 0 - 12V Spannungsamplituden messen.
Ausgänge
- CAN-Ausgang (VBOX / Video-VBOX)
Die Analog- und Digitalsignale werden über den CAN-Bus ausgegeben, wenn das Mikro-Eingangsmodul an eine VBOX angeschlossen ist. Bitte beachten Sie, dass es sich beim CAN nur um einen Ausgang handelt - Eingangssignale können nicht vom CAN-Bus abgefragt werden.
- RS232-Ausgang (VBOX Mini / Leistungsmessgeräte)
Die Modelle VBOX Mini, DriftBox und PerformanceBox nutzen den RS232-Ausgang.
Techn. Daten
Technische Daten
Analogeingänge
- Eingangskanäle: 4
- Gleichspannungsgenauigkeit: 30 mV
- Eingangsspannungsbereich: 0 - 14.5V
- Eingangsimpedanz: 4 MΩ
|
Digital Input
- Eingangstyp: Niedrigspannungsspulensignal
- Mindestsignalamplitude: 12V
- Eingangsfrequenz: 0 – 666Hz
- Auflösung: 0.1 RPM
|
Environmental and physical
- Gewicht: Ca. 65g
- Abmessungen: 68mm x 68mm x 30mm
- Betriebstemperatur: -30°C bis +70°C
- Speichertemperatur: -40°C bis +85°C
|
Stromversorgung
- Betriebsspannung: 6-30 V Gleichspannung (DC), betrieben durch einen verbundenen Datenlogger
- Ausgang: 5V supply – 300mA max
- LEDs: 2 LEDs für Betriebsanzeige
|
