Übersicht
Video VBOX Pro vereint präzise GPS-Datenakquisition mit hochwertigem Multi-Kamera-Video und Echtzeit-Grafik-Overlay.
Video VBOX Pro kann Filmmaterial von bis zu vier Kameras verarbeiten und diese mit individuell einstellbaren Grafiken überlagern. Das Video hat DVD-Qualität und wird als MPEG-4-Datei auf eine Flash-Speicherkarte oder einen USB-Stick gespeichert.
Der integrierte GPS-Datenlogger mit einer Update-Rate von wahlweise 10Hz oder 20Hz bietet Ihnen Parameter wie Strecken-/Rundenposition, Rundenzeit, Geschwindigkeit (mit bis zu ±0,1 km/h Messgenauigkeit) und Beschleunigung. Die optionale 32-Kanal-CAN-Schnittstelle fragt solche Fahrzeugdaten ab, wie beispielsweise Gaspedalwinkel, Motordrehzahl und Bremsdruck.
Durch ihre Mobilität und Funktionalität eignet sich die Video VBOX Pro ideal zur Entwicklung und Überprüfung von Fahrerassistenzsystemen (ADAS-Systemen).
Merkmale
Leistungsmerkmale
- Integrierte GPS-Engine mit 10Hz bzw. 20Hz
- 4 Kameraeingänge
- 580L und 420L Bullet-Miniaturkameras
- 8 CAN-Kanäle Standard (Aufrüstung auf 32 Kanäle möglich)
- Logging auf USB-/SD-Speichermedien und über USB 2.0-Schnittstelle
- Stereo-Aufnahme
|
- MPEG4-Kodierung – zirka 2 GB pro Stunde DVD-Qualität, im PAL- oder NTSC-Format
- Individuell anpassbare Echtzeitgrafiken, einschließlich Instrumentenanzeige, Balkendiagrammen, Streckenverlauf und Text
- Eingebauter Akku für Datenaufzeichnung bei Stromausfall für bis zu 10 Sekunden
- Kompatibel mit Racelogic-Eingangsmodulen zum Loggen von Motordrehzahl und Analogeingängen
|
Anwendung
Anwendungsbereiche
Die Video VBOX Pro besitzt die Fähigkeit, eine Videoaufnahme mit den vom CAN erfassten Daten im Echtzeitmodus zu überlagern. Das sich daraus ergebende Video enthält eine Menge nützlicher Informationen in einer Mischung aus Video und Daten, die zur Veranschaulichung komplexer ADAS-Testdaten äußerst hilfreich ist.
Ein-/Ausgänge

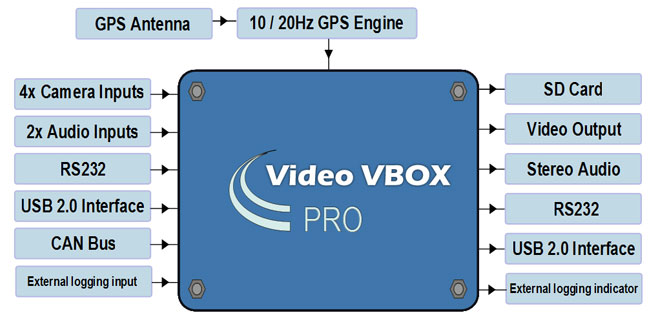

Ein-/Ausgänge
Eingänge
- 4x Kamera
Integrierte 12-V-Stromversorgung. Ein Bild-in-Bild-Modus wird automatisch aktiviert, sobald eine zusätzliche Kamera erkannt wird.
- 2x Audiosignal
- RS232
Support für kundenspezifische Datenströme ist möglich (Bitte entsprechende Anfragen an richten).
- USB
Video-Stream für Kameraeinrichtung und Vorschaufunktion. Auslesen der Daten von SD-Speicherkarten und Einstellung der Parameter über einen PC.
- CAN Bus
Erlaubt dem Nutzer das Logging der Fahrzeug-CAN-Daten auf 8 Kanäle. Kann auf 32 Kanäle aufgerüstet werden.
- Externer Loggingeingang
Kompatible mit Racelogic-Eingangsmodulen zum Loggen von Motordrehzahl und Analogeingängen.
Ausgänge
- SD-Karte
Eine 4GB-Speicherkarte wird mit dem Gerät mitgeliefert.
- Video
Entweder im HD- oder im analogen Composite-Format.
- Audio
Stereo-Audiosignalausgang mit automatischem Verstärkungsregler + Line-Eingang.
- RS232
- USB
Nur zum Logging.
- USB 2.0-Schnittstelle
Video-Stream für Kameraeinrichtung und Vorschaufunktion. Auslesen der Daten von SD-Speicherkarten und Einstellung der Parameter über einen PC.
- Externe Logging-Kontrollanzeige
Parameter
Parameter
Die Video VBOX Pro erfasst und speichert standardmäßig folgende Parameter.
|
- Zeit
- Position
- Geschwindigkeit
- Fahrtrichtung (Heading)
|
- Höhe
- Vertikale Geschwindigkeit
- Längsbeschleunigung
|
- Querbeschleunigung
- Abstand
- Rundenzeitmessung
|
|
Darüber hinaus können Sie auch weitere Parameter aufzeichnen, wenn Sie eine Verbindung zum
- CAN-Bus Ihres Fahrzeugs (RLVBMIC01C) oder zu
- einem geeigneten externen Eingangsmodul herstellen.
|
Techn. Daten
Technische Daten
Die nachfolgenden technischen Angaben beziehen sich auf beide Logratenoptionen der Video VBOX Pro. Wo mehr als ein Wert angezeigt wird, bezieht sich der erste Wert stets auf die Video VBOX Pro 20 Hz und der zweite Wert auf die Video VBOX Pro 10 Hz (RLVD20P | RLVD10P).
|
Geschwindigkeit
- Genauigkeit: 0,1 Km/h
(Durchschnitt über 4 Datenproben)
- Einheiten: Km/h oder Mph
- Update-Rate: 20Hz | 10Hz
- Max. Geschwindigkeit: 1000 Mph
- Min. Geschwindigkeit: 0,1 Km/h
- Auflösung: 0,01 Km/h
- Latenzzeit: <41,5ms | <160ms
|
Abstand
- Genauigkeit: 0,05 % (bei mehr als 50cm/Km)
- Einheiten: Meter/Fuß
- Update-Rate: 20Hz | 10Hz
- Auflösung: 1 cm
|
|
Position
- 2D-Position: ±3m | ±2,5m*
- Höhe: 10m | 6m*
Nur für 20Hz Video VBOX:
- Genauigkeit mit SBAS DGPS: <1m*
- Genauigkeit mit lokalem DGPS (Basisstation):
40cm*
- Genauigkeit mit lokalem Differentialupgrade:
20cm*
|
Beschleunigung
- Genauigkeit: 0.5%
- Maximum: 4 G
- Auflösung: 0,01 G
|
|
Fahrtrichtung (Heading)
- Auflösung: 0,01°
- Genauigkeit: 0,1° | 0,5°
|
Rundenzeitmessung (OLED/Circuit Tools)
- Auflösung: 0,01 s
- Auflösung: 0,01 s**
|
|
Datenspeicher
- Typ: SD-Karte (Schnelle SD-Karte für Qualitätseinstellungen "Max" und "Super" nötig)
- Verbrauch: Abhängig von der Bit-Rate.
Ca. 2GB/Std. für Qualiäts-DVD-Video im MPEG-4-Format.
|
Weitere Angaben
- Gewicht: 700g
- Größe: 170 x122 x 33mm
- Betriebstemperatur: -10°C mit +60°C
- Lagertemperatur: -40°C mit +85°C
- Externe Stromversorgung: 7.2 W Max
|
* 95 % Kreisfehlerwahrscheinlichkeit (Circle of Error Probable: CEP). 95 % aller Messwerte fallen in den Kreis des angegebenen Radius.
** Ohne Einsatz von DGPS und bei Überquerung der Start- und Ziellinie mit 100 km/h.
Laden Sie das Datenblatt hier herunter.
