VBOX Precision Ranging System (VPRS)

Das VBOX Precision Ranging System (VPRS) misst dynamisch den Abstand zwischen zwei Objekten in jeder Umgebung.

Es eignet sich für jede Anwendung, bei der Sie einen Echtzeit-Abstand zwischen statischen oder dynamischen Objekten berechnen müssen, und ist nicht auf GNSS angewiesen. Dies bedeutet, dass das System auch in Innenräumen verwendet werden kann.

Hauptmerkmale


Genauigkeit

VPRS ist auf ± 2 cm genau, was der Genauigkeit von GNSS-Messsystemen mit RTK-Korrektur entspricht, und kann den Abstand zwischen Objekten in einem Abstand von bis zu 50 m messen.

Dynamische Messung

Die Kombination aus einer variablen Aktualisierungsrate (bis zu 100 Hz) und einer geringen Latenz macht das System ideal für statische oder hochdynamische Anwendungen.

Datenaufzeichnung

Die Daten können live auf einer VBOX Touch angezeigt und Positionskoordinaten auf einer SD-Karte gespeichert werden. Der Trennungsabstand kann über eine RS232- oder CAN-Bus-Verbindung ausgegeben werden, wodurch eine einfache Anbindung zu Geräten von Drittanbietern ermöglicht wird.

Mobil

Die VPRS-Beacon sind leicht und kompakt, wodurch sich das gesamte System einfach zwischen Standorten und Objekten transportieren lässt. Eingerichtete Konfigurationen können schnell geändert werden.

Einfache Installation

VPRS ist einfach zu installieren, ohne dass komplexe Einrichtungsroutinen, Vermessungsinstallationen oder Standortsteuerungssysteme erforderlich sind.

Geringer Stromverbrauch

VPRS-Beacons können mit 12-V-Batterien betrieben werden, wenn eine Verkabelung nicht möglich ist.

Wie funktioniert VPRS?

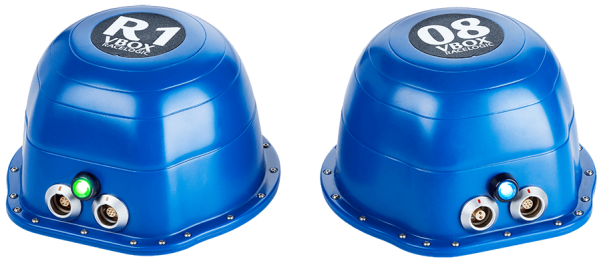

Das VBOX Precision Ranging System (VPRS) besteht aus einem Empfänger (Rover) und einem Beacon, die über Ultrabreitband kommunizieren. Der Rover wird auf einem der Objekte platziert, der Beacon wird auf dem zweiten Objekt platziert und der Abstand zwischen den beiden wird dann vom Rover mit einer Genauigkeit von bis zu zwei Zentimetern berechnet.

Es ist nicht erforderlich, die Position eines Geräts zu überwachen, ein Standortsteuerungssystem zu installieren oder komplexe Einrichtungsroutinen durchzuführen. Mit der kostenlosen Setup-Software für das VBOX Precision Ranging System können bis zu 5 Systeme gleichzeitig und einfach konfiguriert werden.

Was ist der Verwendungszweck?

Mit dem VBOX Precision Ranging System kann der Abstand zwischen zwei Objekten in jeder Umgebung gemessen werden. Typische Anwendungen sind:

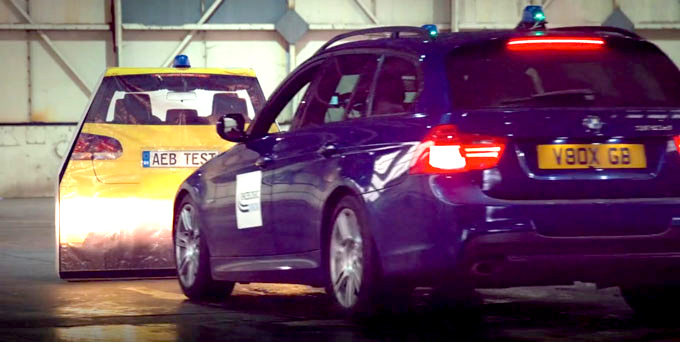

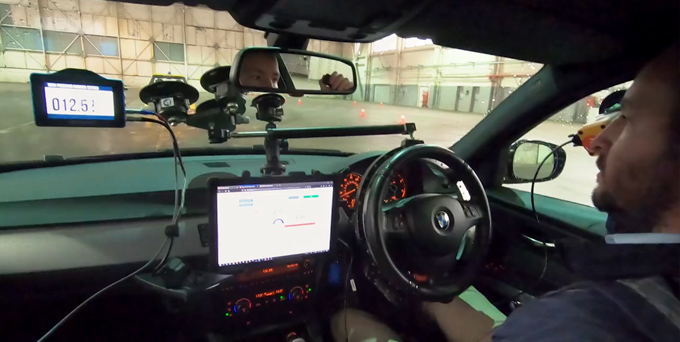

  • ADAS-Tests
  • Tests mit einem statischen Zielobjekt

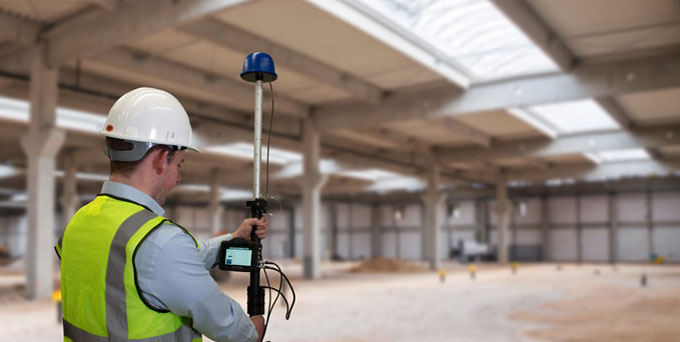

  • Punkt-zu-Punkt-Entfernungsmessung

Wie greife ich auf die Daten zu?

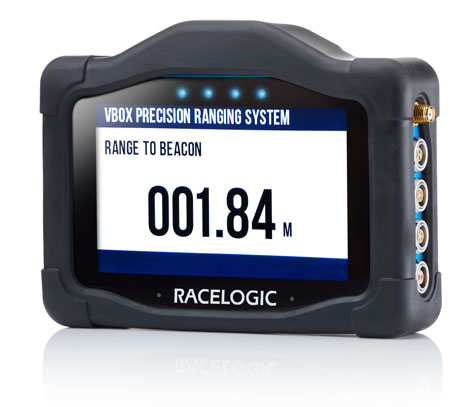

Die Daten können live mit einer VBOX Touch angesehen werden, mittels einer dedizierten App, die hierfür kostenfrei heruntergeladen werden kann.

Wenn Sie die Daten für die spätere Analyse aufzeichnen möchten, können Sie den Rover über eine serielle oder CAN-Verbindung an ein beliebiges Steuerungs- oder Datenerfassungssystem anschließen, wie z. B. an die VBOX 3i. Wenn Sie eine VBOX 3i als Teil Ihres Setups verwenden, können Sie die Daten auch in unserer benutzerfreundlichen Datenanalysesoftware VBOX Test Suite sowohl live als auch in der Nachbearbeitung analysieren.

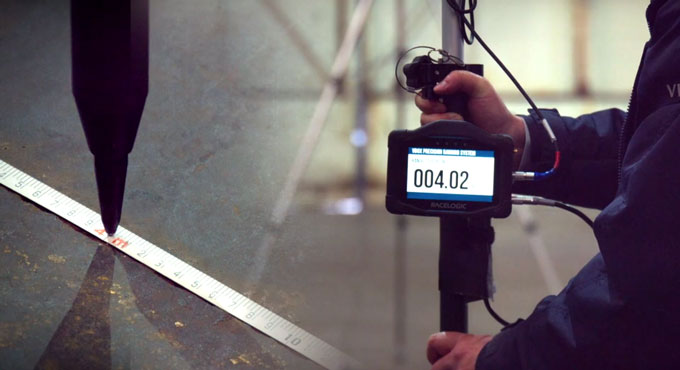

Wie genau ist VPRS?

Wir haben unsere eigenen Hardware-, Software- und Kalibrierungsroutinen entwickelt und eine branchenführende Genauigkeit von ± 2 cm erreicht.

Mit einer variablen Aktualisierungsrate (bis zu 100 Hz) und einer geringen Latenz ist VPRS ideal für hochdynamische Anwendungen. Die Beacons werden temperaturkalibriert, um diese Genauigkeit in allen Bedingungen sicherzustellen.

Technische Daten


  • Aktualisierungsrate: Variabel (bis zu 100 Hz)
  • Positionsgenauigkeit: ± 2 cm*
  • Auflösung: 1 mm
  • Reichweite: > 50 m
  • IP-Schutzart: IP 67

* Abhängig von der gewählten Konfiguration und Aktualisierungsrate

  • Betriebstemperatur: -30 °C bis +60 °C
  • Größe (jedes Beacons): 124 mm Durchmesser, 74,5 mm Höhe
  • Gewicht (jedes Beacons): 350 g
  • Leistungsanforderung (Beacon): 6,5 - 30 V DC
  • Kommunikation mit Datenlogger (Rover): RS232 / CAN
