Bremstemperatur-Überwachung

Das RACELOGIC Bremstempertur-Überwachungssystem misst, protokolliert und zeigt die Oberflächentemperatur einer Bremsscheibe an.

  • Bis zu 16 Temperaturpunkte pro Sensor
  • Oberflächentemperaturen von -20 °C bis 1100 °C
  • Kompatibel mit VBOX Video HD2 und VBOX Touch
  • Live-Temperaturanzeige über VBOX Touch

Hauptmerkmale


Bremstemperatur-Messung

Jeder der vier 60° FOV-Sensoren kann bis zu 16 Temperaturpunkte an einem Objekt mit Oberflächentemperaturen von -20° C bis 1100° C messen.

Live-Anzeige mit VBOX Touch

Bei Verwendung mit der VBOX Touch und der Brake Temperature Monitoring App können Sie die einzelnen Heatmaps live auf dem Bildschirm sowie Live-Temperatur- und Maximaltemperaturwerte ansehen.

Video-Overlay mit VBOX Video

Die Sensoren können auch an eine VBOX Video HD2 angeschlossen und die Heatmaps in Echtzeit über das Video gelegt werden. Dies zeigt Ihnen genau, was auf der Strecke passiert und macht es einfach, die Daten zu interpretieren.

Unser Bremsentemperatursensor-Kit (RLACS314) misst die stark transiente Oberflächentemperatur einer Bremsscheibe an mehreren Punkten und ermöglicht es, die zeitbasierte Temperaturverteilung über die Oberfläche einer Bremsscheibe zu erfassen, um die Belagdruckverteilung, Belagauswahl, Kühleffizienz, Bremseffizienz und Hot-Spot-Bildung durch thermoelastische Instabilitäten zu bewerten und zu optimieren.

Ein Sensor kann die Temperatur an 16, 8 und 4 Punkten mit einer Abtastfrequenz von bis zu 100 Hz und einer Objekttemperatur zwischen -20 bis 1100 °C messen. Alle Sensoren sind in einem kompakten Aluminiumgehäuse mit Schutzart IP66 untergebracht.

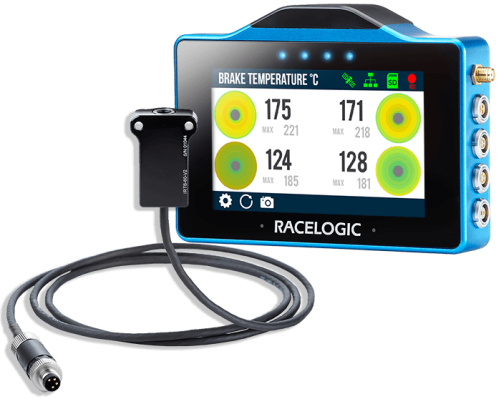

In Kombination mit dem VBOX Touch Datenlogger (RLVBBTMS) können Sie die Oberflächentemperatur aller vier Bremsscheiben auf einem 4,3"-Farbdisplay messen, protokollieren und überwachen. Die Bremstemperaturüberwachungs-App zeigt eine Heatmap für jeden Sensor an, Live-Temperatur und maximale Temperaturwerte.

Die Bremstemperatursensoren können auch mit einem VBOX Video HD2 Datenlogger verwendet werden. Aufgezeichnete Temperaturdaten sind mit dem Video synchronisiert und können als Echtzeit-Grafik-Overlay auf dem Video angezeigt werden.

Technische Daten


  • Temperaturmessbereich: -20 °C bis 1100 °C
  • Genauigkeit: ±2,0 % FS für -20° C < Tp < 85° C
  • Sichtfeld (FOV): 60° x 8°
  • Anzahl der Kanäle: 16
  • Thermische Zeitkonstante: 2 ms
  • Effektiver Emissionsgrad: 0,01 – 1,00 (Standard = 0,55)
  • Spektralbereich: 8 bis 14 μm
  • Empfohlene Versorgungsspannung: 5 - 8 V
  • Versorgungsstrom: 30 mA
